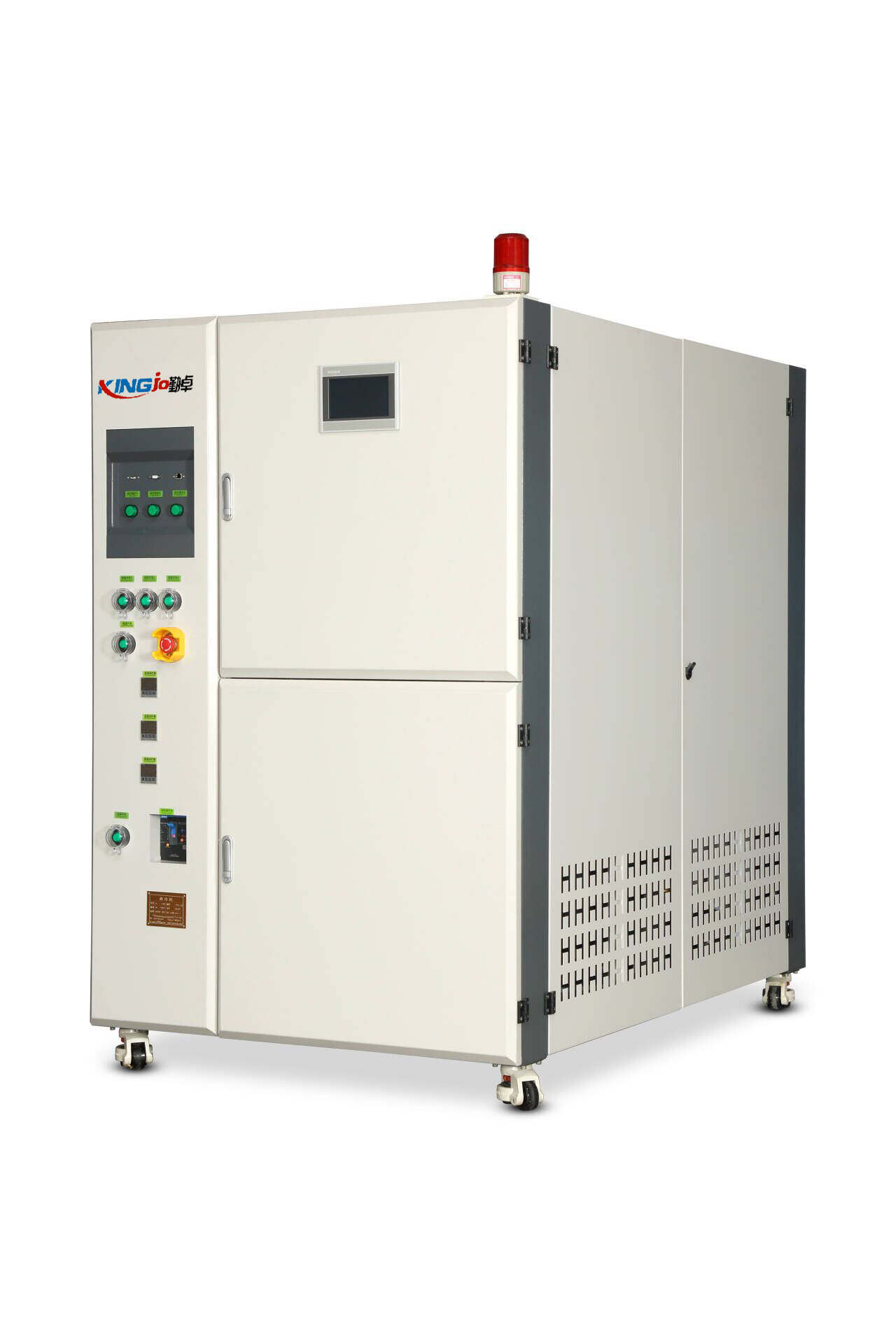

1.1勤卓雙通道液冷機其他參數1）主要配置壓縮機：一臺松下/日立/谷輪壓縮機，使用R134a冷媒；水泵：1臺循環泵，具備內、外循環切換功能；其他：304不銹鋼水路，水箱為開放系統，容量≥30L，具備補液+儲液功能，滿足吹氣回液儲液功能，儲液容量≥20L；西門子PLC+7寸觸摸屏壓力傳感器精度±0.5%流量傳感器精度±0.5%（品牌按生
東莞市勤卓環境測試設備有限公司(簡稱勤卓環測科技)，自創立伊始，確定走“精專化”發展路線，立志做到“一種產品，就是一個行業品牌”。近十三年以來，勤卓環測科技生產員工一直保持超過60%的專業技術人員，確保了一個設備部件由一個專業技術人員把關、一套設備由一個技術團隊整體驗收的嚴格生產程序。通過多年潛心研發和技術完善，勤卓環測科技出品的恒溫恒濕試驗箱、高低溫試驗箱、冷熱沖擊試驗箱、步入式試驗室、快溫變?cè)囼?yàn)箱、紫外線加速老化試驗箱、干燥箱、鹽水噴霧試驗機、電磁式振動臺、模擬汽車振動臺十種“精專化”環境測試設備，已然成為國內外市場的信賴之選。
1）主要配置
壓縮機：一臺松下/日立/谷輪壓縮機，使用R134a冷媒；
水泵：1臺循環泵，具備內、外循環切換功能；
其他：304不銹鋼水路，水箱為開放系統，容量≥30L，具備補液+儲液功能，滿足吹氣回液儲液功能，儲液容量≥20L；
西門子PLC+7寸觸摸屏
壓力傳感器精度±0.5%
流量傳感器精度±0.5%（品牌按生產廠商自定義）
溫度傳感器：PT100 A級或NTC熱電偶
2）主要部件質保要求：
壓縮機：提供 一 年質保期；
水泵：提供 一年質保期；
1.2 主要配件
序號 | 名稱 | 參數 | 數量 | 品牌 |
1 | 壓縮機 | 1臺，3相380V/50Hz 4匹，R134a | 1臺 | 日本松下/日立/谷輪 |
2 | 電磁閥 | NEV/FDF | 2個 | 日本鷺宮/三花 |
3 | 制冷循環泵 | 3相380V/50Hz WD/WH-07V+20V | 1臺 | 奧蘭克/九仁 |
4 | 變頻器 | VDF022 | 1臺 | 臺達 |
5 | 控制器 | S7-200 | 1套 | 西門子PLC |
6 | 流量計 | 0.5~50L/min 電磁流量計 | 1件 | LANSOR或國內外同等品牌 |
7 | 電器件 | 斷路器、中間繼電器等 | 若干 | 法國施耐德/美國霍尼韋爾/德國西門子 |
8 | 壓力變送器 | 0~10bar，0.5級 | 2支 | 美國GEMS/御賓 |
9 | 液位傳感器 | L型定制，80mm高 | 2個 | 正鑫 |
10 | 溫度傳感器 | PT100/NTC | 2個 | 德國久茂/思米思 |
11 | 儲液水箱 | ≥50L，304不銹鋼 | 1套 | 開放式 |
12 | 電源線 | 5芯線 | 5m | 品牌供應商 |
13 | 循環液管 | 不銹鋼管+加布硅膠軟管 內徑16耐高低溫耐壓 | ≈20m | 定制品牌 長度按實際場地布置計算 |
14 | 電動閥 | 6分 | 8個 | 勒隆閥門 |
注明：如上零配件，如受供貨商交期無法滿足生產周期要求，可能會選擇代替方案。
1.3 勤卓雙通道液冷機系統工程
項目 | 要求 |
環境氣壓 | 85～106kpa |
設備運行海拔 | 0～2000m |
存儲環境溫度 | -10～55℃ |
工作環境溫度 | 5～35℃ |
工作環境濕度 | 0～90%（非冷凝） |
防護等級 | IP20 |
場地承重 | 要求≥400kg/m2 |
2.0 標準參考
設備設計參考如下通用性標準：
1) 設備機械和電氣設計和安裝符合國標GB5226.12008《機械電氣安全標準》；
2) 設備噪音符合國標GB12348-2008《工業企業廠界噪聲排放標準》；
3) 設備電氣接地需滿足國標GB50169-92《接地裝置施工及驗收規范》
4) GB9237—2001 制冷和供熱用機械制冷系統安全要求
5) GB/T17791—1999 空調與制冷用無縫銅管
6) JB/T4119—1991 制冷用電磁閥
7) GB4272-92 設備及管道保溫技術通則
設備最終驗收以技術協議內容要求為準。
3.0 勤卓雙通道液冷機售后服務
（1）安裝調試驗收
供方應負責免費包裝及送貨至需方指定地點, 并派技術人員現場免費安裝
調試并交付使用，自帶必要的專用工具，安裝調試及所派人員的一切費用由供方承擔，免費培訓操作員至到操作員會獨立操作為止。
所供設備按國家標準技術或根據雙方擬定的技術參數進行驗收。調試完成后，由需方負責人簽字認可。
（2）售后服務承諾
產品由供方負責進行售后服務。
設備的質量保證期為一年（從設備驗收合格之日起）。質保期內，在產品本身質量問題而導致設備故障的，供方免費給予維修，并對易損件進行免費更換。
供方應承諾終身提供配件和維修服務。
若產品出現質量問題，在接到報修電話（或傳真件）實行 4 小時內電話回復，
若電話里不能解決問題，則在 48 小時內由供方專業維修人員上門處理。
供方應在產品交付后或后期使用過程中不定期對技術人員、銷售人員和客戶使用人員進行專業技術培訓，終生負責維修保養。保證需方工作的順利進行。供方應長期為用戶免費提供產品使用說明書、維護咨詢、技術咨詢服務。
